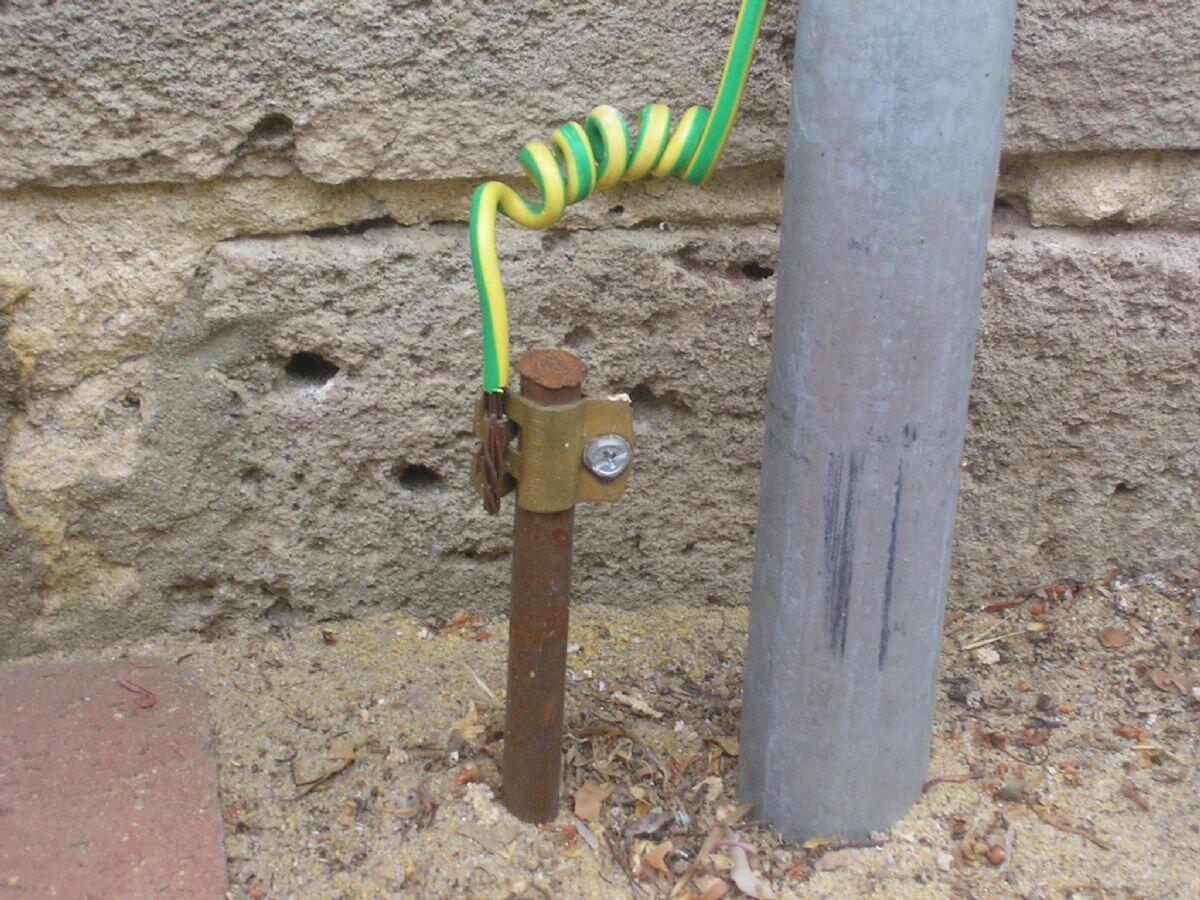

topraklamaKonutlarda veya işyerlerinde TT tipi bir tüp takımı yapmak için, güç panosundaki faz ve nötr terminallerine ek olarak, bir topraklama terminali daha yapılmalı ve bu yeni terminal, yeterince kalın bir kablo ile iletken bir kabloya sarılmalıdır. toprağa gömülü levha. İletken levha zamanla oksitlenip eriyeceği için bakır gibi paslanmayan bir metalden yapılmış olmasına dikkat etmek gerekir. Bakır da oksitlenir, ancak üzerinde oluşan oksit tabakası, oluştuğunda altındaki metali korur. Ancak bakır levhanın bile yeterince kalın olması gerekiyordu çünkü topraktaki nemle temas halinde elektrolitik yük transfer işlemleri nedeniyle zamanla paslanıyordu. Bakır pahalı bir metal olduğu için levha yerine bakır çubuk da kullanılabilir. Çubuğu kapalı bir alana ve çok derin bir çukur kazmaya gerek kalmadan gömmek de mümkündür.
Ancak bu bakır çubuğun iletken yüzeyi daha az olacağından aynı performansı elde etmek için birim yüzey başına düşen korozyon miktarı daha fazla olacaktır. Bu nedenle, tahta ile çubuk arasında geçici bir çözüm olarak, birçok terminale sahip tırnaklı tip bir konektör kullanmak en iyisi olabilir. İletken bir çubuk, galvanizli demir veya boru da kullanılabilir. Hatta galvanizli demir borular döşenirken bu borulara toprak hatları bağlanıyordu. Demirin yerini plastik yapılar aldığı için bu ihtimal ortadan kalktı. Galvanizli tabakanın zarar görmesi durumunda yükün taşınması sırasında oluşacak galvanik işlemlerle yüzeyindeki korozyonu belli bir oranda kendi kendine tamir etme özelliğine sahiptir. Ancak yüzey korozyonu derinleşip genişledikçe kendi kendini iyileştirme hızı yetersiz kalır ve altındaki demirli metaller paslanmaya başlar. Bu nedenle zamanla bu çubuklar atılır ve yerlerine yenileri yerleştirilir.
Öte yandan toprak kurudukça iletkenlik azaldığından paratoner gömülürken etrafındaki alanlar toprağın iletkenliğini artıran tozlarla dolar. her ihtimale karşı; Hangi malzemeden yapılırsa yapılsın bir topraklama çubuğu, toprağın her zaman nemli olduğu bir yere veya yeterli derinliğe gömülmelidir. Defin yerinin zaman zaman ıslatılmasında da fayda vardır.
Konutumuzda veya iş yerimizde bu tip TT tesisatı olan bir cihazın toprak bağlantısı, TT sistemindeki ikinci T’den itibaren kendi topraklama barasına, güç panosundaki bağımsız topraklama klemensi ile bağlanır. Nötr ise önceki TN düzenlemesinde olduğu gibi pano üzerindeki nötr terminali vasıtasıyla kolon başında veya yer altında tesisata bağlanır ve oradan topraklamaya gider. Bu uygulamada çubuğun topraklama kabiliyeti milinki kadar iyi olmadığı için; Toplam direnci oluşturan topraklanmış bacağın “direnci”, nötr bacağın direncinden daha büyüktür. Dolayısıyla T ayaklı topraklı bir cihazın faz bağlantısından kaçak olursa yapı daha büyük bir dirençle karşılaşacaktır. Bu da toprak hattını şaseden alarak toprağa aktardığınız elektriğin düşük olacağı anlamına gelir.
