Fiber optik, ışığın insan saçı kalınlığında ve son derece hassas bir şekilde üretilmiş saf bir cam ip aracılığıyla iletilmesi prensibi ile çalışan bir sistemdir. Bu şekilde üretilen kabloların tercih edilmesindeki en büyük sebep ise ortam şartlarının ağır olması; Islak elektrik alanındaki parazitlerden etkilenmez ve her zaman kararlı bir bağlantı sağlar. Fiber optik kablolar ışık hızında, yani saniyede 300.000 kilometre hızla hareket eder. Bu yönlerinden dolayı, verileri uzun mesafelerde iletmek için tasarlanmıştır.

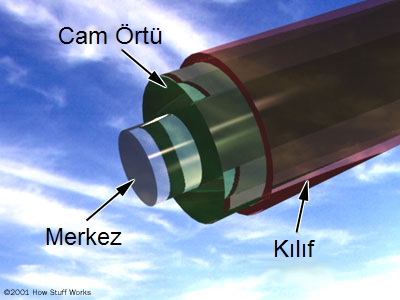

Bir fiber optik kablonun enine kesitine bakıldığında iç kısımlar şunlardır:
- Merkez – ışığın iletildiği ince bir cam tabakası Kapak Camı – merkezden yayılan ışığı merkeze yönlendiren merkezin dış kısmını çevreleyen optik malzemeden yapılmış kısım Kılıf – kabloyu şoktan koruyan dış tabaka ve nem
Yüzlerce hatta binlerce optik fiberden oluşan bu kablolar, çekirdek çaplarına, yapıldıkları malzemelere ve ışığı kırma yöntemine göre ikiye ayrılırlar.
1. Single-mode fiberler: Yaklaşık 9 mikron çapında ince damarlı kablolardır ve dalga boyu 1300 ile 1550 nm arasında kızılötesi lazer ışığı iletirler. Bu tip kablo genellikle daha az veri kaybının istendiği yerlerde kullanılır.
2. Multimode fiber: Yaklaşık 62,5 mikron çapında olup, dalga boyu 850 ile 1300 nm arasında olan kızılötesi lazer ışığını iletir.Üretimi daha uygun maliyetli olduğu için en yaygın kullanılan kablo türüdür. Kayıp miktarı, tek modlu kablolara göre daha fazladır.
Bazı fiber kablolar plastikten yapılmıştır ve 1 mm’ye kadar bir merkeze sahiptir. Bu kablolar, 650 nanometre dalga boyuna sahip görünür kırmızı ışığı iletir.
Fiber optik kablolar ışığı nasıl iletir?
Lazerden iletilen ışık demeti başlangıçta doğrusal bir yol izler. İlk başta ışık sinyalleri 1 ve 2 olarak görünen alt-üst sınırın ışınları, şekilde gösterildiği gibi kablonun büküldüğü noktalardadır; Işık cam kapağa çarpar ve geri yansır, bu nedenle daha yavaş da olsa bir miktar kayıp vererek merkezde yollarına devam ederler. Bu nedenle fiber kabloların genellikle çok fazla bükülmeden düz bir yol izlemesi veri iletiminin hızı ve kalitesi açısından önemlidir. Lamel tabakası ışığı hiç emmez ve neredeyse tamamen yansıtır, bu da bilgiye kayıpsız erişim için çok önemli bir noktadır.
Fiber optik kabloların yerine ve kullanım koşullarına göre çelik zırh veya jel tabakası gibi başka koruyucu ve esnek parçalar da eklenebilir. Kablo üzerindeki bu koruyucu kaplama aynı zamanda kemirgenlerin ısırmasını önlemek için özel kimyasallar içerir. Bu malzemeler kemirgenlerin kabloyu ısırdıklarında iğrenerek kabloyu kırmalarını engeller.
