Frezeleme, takımın kesme hareketinin kendi etrafında dönmesi ve parçanın ileri doğru hareket etmesiyle oluşan bir işlemdir ve takımın etrafındaki dişler yardımıyla taşlama yapılır. Aletin yüzündeki dişler tarafından kaldırılır ve freze takımları, aletin takılı olduğu mile göre adlandırılır. Dikey frezeleme denir.Ayrıca hem yatay hem de dikey freze bıçaklarına üniversal tezgah denir.
Freze bıçakları katı, yüksek hız çeliğinden yapılmış veya sertleştirilmiş metal başlı olabilir. Sert takımlar değiştirilemezken, parmak frezeler değiştirebilir. Freze takımlarında önemli bir konu diş sayısıdır. Diş sayısı malzemeye göre seçilir: Yumuşak malzemelerde büyük talaşlar alınır, diş sayısı az, dişler arası boşluk geniş, sert malzemelerde ise diş sayısı fazla olmalıdır. , ve dişler arasındaki boşluk daha az olmalıdır.
Freze makinesi çeşitleri
Farklı tip ve ebatlarda pek çok freze makinesi türü olmasına rağmen, çoğu aynıdır. Direkli ve konsollu olanlar okul ve sanayi atölyelerinde sıklıkla kullanılmaktadır. Sütunlu ve konsol olarak adlandırılmasının nedeni, milin bir sütuna yerleştirilmiş olmasıdır.
Değirmen makinelerini yapılarına göre dört grupta incelemek doğru olacaktır:
1. Kolon ve konsol tipi freze tezgahları
yatay freze makinesi
Dikey freze makinesi
Üniversal taşlama makinesi
2. İmalat ve gövde tipi freze makineleri
3. Planya tipi freze makineleri
4. Özel taşlama makineleri
fotokopi makineleri
– Elektronik ve hidrolik kontrollü taşlama makineleri
Kolon ve konsol tipi freze makineleri
A- Yatay freze makinesi:
Freze bıçaklarının monte edildiği kürek, yatay mile paraleldir. Bunlar seri üretime uygun olduğu kadar tek tek işlenmiş parçaların üretimine de uygun makinelerdir. Koltuk masası manuel veya otomatik olarak geliştirilmiştir. Masa yukarı, aşağı, sola ve sağa hareket eder. Elektrik motorundan alınan hareket dişli kutusu vasıtasıyla ağaç miline iletilir ve farklı devirlerde işlemler gerçekleştirilir. Büyük çalışma tezgahlarında kolay masa hareketi için elektrik motoru da bulunmaktadır.
B. dikey freze makinesi:
Bu makinelerde freze kafası ve konumu yataya diktir. Ayrıca kafası farklı açılarda dönebilen tezgahlarda açısal işlemler de yapılabilmektedir. Başın dönmesi ile yatay ve dikey pozisyonlarda tüm işlemler yapılabilmektedir. Makine tablası yatay frezelemede olduğu gibi hareket ettirilir. Pirinç ve bronzdan üretilmiş olmaları kullanım alanlarını genişletmiştir.

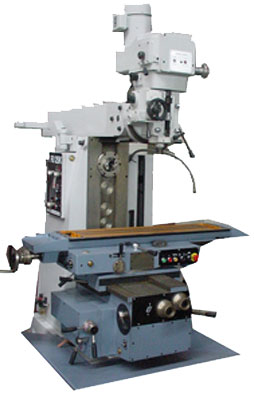

c. evrensel freze makinesi:
Bu makine, yatay ve dikey freze makinelerinin düşünülmesi ve geliştirilmesidir. Bu koltuklarda tablanın sağa sola dönmesi ve sol ve sağ helezon dişlerin otomatik açılması 45’lik anahtarın en önemli özelliğidir.
Tablo manuel veya otomatik olarak taşınabilir. Açılı bölümler tablanın kolayca eğilebilmesi için yapılmıştır.
Freze makineleri ve gövde tipi imalatı
Sadece seri üretim yapan fabrikalarda kullanılır. Koltuk, masa için bir destek veya sabit bir gövde ile sağlanır. Masa yatay olarak ileri geri hareket edebilir. Mil, kutu şeklindeki özel bir taşıyıcı içinde teslim edilir. Freze bıçağının iç veya dış ayarı milin hareketi ile sağlanır. Koltuk kurulduktan sonra işlem kısmen veya otomatik olarak yapılır. Bundan sonra tezgah üzerinde sadece iş parçasının bağlanması ve sökülmesi gibi hazırlıklar yapılır.
Düz tip taşlama makineleri
Bu tür freze makineleri en ağır iş türleri için kullanılır. Bu biraz planyaya benzer. Ancak freze makinelerinin kafaları yatay ve yan kolonlarına sabitlenmiştir. Oldukça büyük veya uzun iç parçalar üzerinde aynı anda birkaç işlemi gerçekleştirmek için kullanılır.
Özel taşlama makineleri
a. kopya freze makinesi:
Kopya freze makinelerinde, bir freze bıçağı, hidrolik güç yardımıyla özel olarak hazırlanmış bir pim kullanarak bir kalıbı veya ana kalıbı takip etmektir. Kopya koltuklarda düzenli ve güçlü ilerleme, sonsuz ayar olanakları ancak hidrolik güç ile elde edilebilir. Endüstride, belirli bir profildeki çok sayıda iş parçasını simetrik olarak işlemek için kopyalama tezgahları kullanılır. Dikiş makinesi, tabanca ve çeşitli makine parçaları ile kalıp parçalarının kalıplarını yapmak için uygundur.
B. Elektronik ve Hidrolik Kontrollü Değirmen Makinaları:
Dişli çark sistemlerinin büyük ölçüde kaldırıldığı bu koltuklarda kontrol hem elektronik hem de hidrolik olarak yapılıyor. Çalışma sistemleri tamamen hidrolik olarak donatılmıştır
Freze bıçağı türleri:
1. Şekillerine göre freze bıçakları
– Saplı parmak frezeler
Kilometre sonu:
Silindirik parmak frezelerdir ve kama yivleri, muhtelif ebatlarda oluklar, açılar, her şekildeki delikler ve benzeri işlemlerde kullanılırlar.
T dondurucu:
T-şekilli freze bıçaklarının kulpları vardır ve tezgahlarda, döner tablalarda vb. T-kanallarını açmak için kullanılırlar.
Şaftsız parmak frezeler
Birim Değirmenler:
Standart dişli çark segmanları standart frezeler ile işlenir, diş boyutlarına göre seçilir ve her standartta 8 adet freze bulunur, 1’den 8’e kadar numaralandırılmıştır ve her bir sayı dişli açıcı üzerine yazılmıştır.
Şekil frezeleri (profil):
Çeşitli şekillerdeki profilleri işlemek için kullanılırlar. İçbükey veya dışbükey yapılırlar. Ayrıca çok farklı şekilleri var. Talaş kaldırma sırasında dış yüzey sürtünmesi fazladır. Bu nedenle çok zordur. Kenar frezelerin kaldıracağı talaş miktarını azaltmak için markaya göre yüzey ön kumlama yapılabilir.
2. Freze bıçaklarını dişlerine göre yerleştirin
Dişli freze bıçakları:
Maliyeti düşürmek için takım çeliği veya döküm çelikten yapılmış bir gövdeye zincir çelik veya dolu metal uçlar takılarak üretilirler. Ataşmanlar bazı freze bıçaklarında sabittir ve diğerlerinde değiştirilebilir. Yenileri ile değiştirilmeleri ucuz olduğu için büyük bir avantaj sunarlar.Tırtıklı dişli büyük kesiciler yapmak özellikle arzu edilir.
Puntasız frezeler:
Yan yüzeylerin işlenmesinde kullanılan bu tip frezelerin arkası özel torna tezgahlarında oyulmuştur. Profilin bozulmaması için talaşla bilenir. Çünkü dişleri bileyerek şekillendirmek çok zor hatta imkansızdır. Bu tip frezelerin talaş açısı profil ölçülerinin değişmemesi için sıfır derecedir.Talaş yüzeyinin yönü freze eksenindendir.
Keskin diş freze bıçakları:
Keskin tırtıklı uçlu frezelerin sırtı düzdür ve bileme dişlerin arkasından yapılır ve bu tip dişlerin kolaylıkla şekillendirilebilmesi nedeniyle, freze bıçakları genellikle konik dişlerle yapılır.
