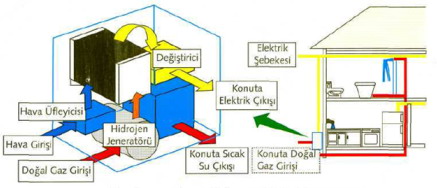

Evlere uygulanan hidrojen enerji sisteminin şekli
Konutlara uygulanan hidrojen enerji sistemleri şekilde görüldüğü gibi 5 üniteden oluşmaktadır.
1. yakıt hücresi
2. reflektör
3. Bir hidrojen jeneratörü, doğal gazdan hidrojen üretir
4. Yakıt hücresi oksijenini açık havadan besleyen bir hava üfleyici
5. Termoelektrik soğutucu sıcak su üretir
Hidrojen doğalgaz şebekesinden alınan gazdan üretilerek yakıt hücresine gönderilir. Hava üfleyici, oksijeni açık havadan yakıt hücresine göndererek hidrojen ve oksijenin yakıt hücresinde birleştirilmesini sağlar. Bunun sonucunda elektrik, saf su ve ısı üretilir. Elektrik enerjisi, bir evin elektrik ihtiyacını karşılar ve suyu ısıtmak veya evi ısıtmak için bir yakıt hücresindeki ısıyı kullanır. Bu sistemler ulusal şebeke sistemleri ile paralel çalışacak şekilde tasarlanmıştır. Aşırı yüklenme durumunda şebekeden gelen güç talebi karşılanır. Sistemin en büyük avantajı ulusal şebekelerdeki dalgalanmalardan etkilenmemesidir. Genelde evler için 1kw, 2kw, 5kw ve 10kw sistemler tasarlanmaktadır.
Konutlarda hidrojen enerjisi geri dönüşüm şeması
Yakıt pili sistemlerinin kojenerasyon sistemleri içerisine dahil edilmesi ve birleştirilmesi ile bir alanda cazip bir üretim teknolojisi ortaya çıkmaktadır. Binalarda yakıt pili kojenerasyon sistemlerinin uygulanması, bina yönetmeliğine göre ekonomik faydanın değerlendirilmesi ve bölgesel faydanın belirlenmesi gibi bir dizi iş stratejisinin seçilmesini gerektirir.
Peşin maliyetler 1000-1500$ aralığına düşürülürse, bir yakıt hücresi kojenerasyon sistemi ekonomik olarak cazip hale gelecektir.Son maliyet projeksiyonları, proton değişim membranlı yakıt hücresi teknolojisindeki gelişmeler sayesinde bunun bu rakama düşürülebileceğini göstermektedir. PEM yakıt hücresinde kilogramı 10.000 dolar olan platin yerine çok daha ucuz bir nano-nikel kullanıldı ve araştırmalar başladı. Yakın gelecekte satışları ile birlikte kojenerasyon sistemleri için de istenilen fiyat aralığına ulaşılacaktır.
Bağımsız şebeke evinin enerji gereksinimleri
Edirne’de şebekeden bağımsız bir evin enerji ihtiyacı hesaplanırken dikkate alınır.Ev iki katlı bir çiftlik evidir ve 143 metrekare genişliğindedir. Hesaplanan konutun şekil ve mimari projesi aşağıdadır.
2 katlı çiftlik evi
Bir çiftlikte iki katlı bir mimari proje
Konutta kullanılan elektrikli aletler ve enerji tüketimleri aşağıda gösterilmiştir.
(Kullanım sürelerinin ortalaması alınmıştır ve günden güne değişebilir.)
Yukarıdaki değerler bir ev için günlük minimum enerji tüketim miktarlarıdır. Bir evde uygulanabilecek bir kojenerasyon sistemi sonucunda sisteme otomatik kontrol üniteleri, vanalar ve pompalar gibi ilave elektrik yükleri girecektir. Bu değerler dikkate alınarak sistemin 3,72 kW ve 5,1 kW güç tüketimi ayrı ayrı hesaplanmıştır. Tablo ve grafikler minimum güç miktarını 3,72 kW gösterecek ve fiyat analizinde sadece 5,1 kW güç tüketimi sunulacaktır.
Sistemde kullanılacak ekipmanların fiyatları
Literatürde “bağımsız hidrojen fotovoltaik sistemi” olarak adlandırılan bu sistemde fotovoltaik paneller, yakıt hücresi, hidrojen yakıt deposu, pil takımı, elektrolizör ünitesi ve invertör (konvertör) kullanılmaktadır. Bu ekipmanın fiyat aralıkları, fiyatların nereden alındığı ile birlikte aşağıda verilecektir.
Fotovoltaik hücre: 80 watt’lık monokristal hücre: 500 ABD doları (ön uç güç sistemleri)
Yakıt hücresi: 50 watt PEM hücresi: 1.700 $ (Enisolar Energy Systems)
Hidrojen yakıt deposu: 5 kg: 1.500 $ (Enisolar Energy Systems)
Güneş pili: 200Ah 12V jel pil: 300 USD (önden güç sistemleri)
Elektrolizör: 1 kW: 1.000 $ (önden güç sistemleri)
İnvertör: 1 kW: 900 $ (önden güç sistemleri)
Bu fiyatların hiçbirine KDV dahil değildir. Ayrıca sistem için gerekli olan diğer ekipmanların fiyatları da analizler sırasında göz ardı edilmiştir. Bu ekipmanlara otomatik kontrol ünitesi, çekvalfler, anahtarlama elemanları ve tabii ki sistemin kurulacağı yerler için kablolama maliyetleri ve üretim maliyetleri (çelik koruma kapakları vb.) dahildir. Fiyat mühendislik tasarım ücretlerine ve montaj ücretlerine yansıtılmamaktadır. , özellikle emek. Tüm bu ücretler sistemin hesaplanan ücretlerine eklendiğinde tahmini %50-60 civarında bir fiyat artışı olacaktır.
