1. Buhar kazanı kontrol ve güvenlik cihazları:
A – Termometreler: Kazan içindeki buharın sıcaklığını gösterir.
B. manometre: Kazandaki ve sistemdeki buhar basıncını gösterir.
c. Su seviyesi göstergesi: Kazandaki su seviyesini gösterir.
c. Saldırganlık cihazı: Kazandaki su seviyesine bağlı olarak besleme pompası açıp kapamak, su seviyesi minimum değerin altına düştüğünde brülörü durdurmak ve emniyet cihazına sinyal vermek için kullanılır. Gövdede bulunan şamandıralı şalter vasıtasıyla açılıp kapanır. İki bağlantı ağzı üzerinden kazana bağlanır ve bağlantı portlarının her birine birer vana yerleştirilmiştir.
Dr.. Besleme suyu girişi: Kazan suyu azaldığında su vermekte fayda var. Genelde kazana üst taraftan girer ve su bir pompa ile dışarı atılır.
ile. Siren: Zamanlayıcıdan aldığı sinyal ile su seviyesinin kritik seviyeye düştüğünü sesli olarak ikaz eder.
prostat: Kazan buhar basıncını sabit tutar, sıvı yakıtlı buhar kazanlarında bulunur. İşletme basıncı aşıldığında brülör durur, basınç belirli bir değerin altına düştüğünde brülör çalışır. Çift borulu kazanlarda iki adet vardır.
g. Emniyet valfi veya sifon: Basınçlı sistemlere yerleştirilir. Kazan güvenliğini garanti eder. Buhar yükseldiğinde fazla buharı dışarı atar ve kazanın patlamasını engeller. İki tip kazan vardır: yaylı ve ağırlıklı.
g. alt boşaltma valfi: Buhar kazanlarında suyun kaynaması ve buharlaşması nedeniyle kazan suyunda biriken tuzlar dipte biriken çamur, tortu vb. Kazanın altına konulan yabancı maddelerin dışarı atılmasına yarayan vanadır.
h. Yüzey boşaltma valfi: Her buhar kazanında suyun yüzeyinde oluşan köpüğün ve kaynama nedeniyle istenmeyen maddelerin giderildiği vanadır. Normal su seviyesinin altına yerleştirilir.
2. Eşanjör Odası:
Buhar kazanlarında, üniteleri ısıtmak için ısı eşanjör odaları inşa edilmiştir. Buradaki su, merkezi kazan dairesinden gelen (katalitik) buharla ısıtılır ve binayı ısıtmak için sıcak su peteklerde sirküle edilir.

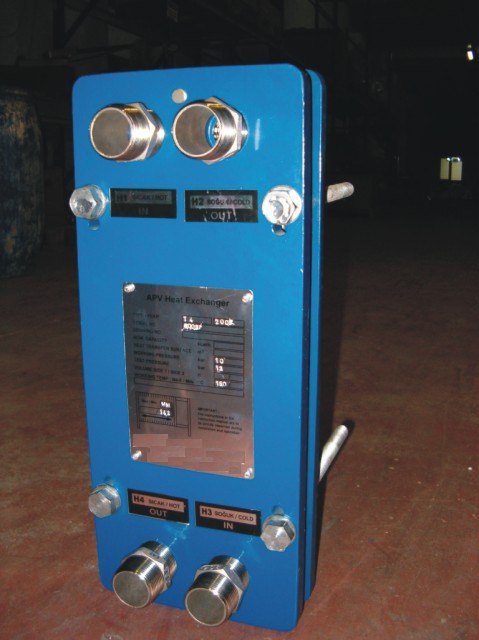

3. Plakalı eşanjör elemanları:
a. çerçeve paneli: Isı eşanjörünün ön yüzeyinde boruların giriş ve çıkışlarının yapıldığı ısıtma plakalarına (baskı plakalı) pres yapmak için kullanılır.
B. destek sütunu: Eşanjörün arka yüzeyinde bulunan kısımdır.
c. Bağlantılar: Boru hattının çerçeve plakasına oturmasını ve dolayısıyla ortamın ısı eşanjörüne girmesini sağlayan deliklerdir.
- Buhar girişi, kondenser olarak buhar çıkışı, su girişi, sıcak su çıkışı.
c. Taşıyıcı profili: Panellerin yapıştırıldığı profildir.
Dr.. Profil dizini: Taşıyıcı profile bağlı panellerin aynı hizada durmasını sağlar.
ile. Sıkıştırma vidaları: Çerçeve plakası ile baskı plakası arasındaki askı plakası tertibatını 6 vida ile sıkar.
f. Baskı plakası: Bunlar, kanal plakalarına baskı yapan plakalardır.
g. ısıtma plakaları: Isı alışverişi yapan ince oluklu bir metal levhadır. Sıralarına göre 3’e ayrılır.
(1) Birinci panel: Panelin doldurulmuş yüzü, gövdenin gövde paneline bastırır.
(ii) Orta Isı Transfer Plakaları: İlk ve son panel arasına yerleştirilir.
(3) Son Çekirdek Plakası: Son metal plakadaki port delikleri kapalıdır. Görevi, sıvının aşırı arka plaka ile temas etmesini önlemektir.
4. Plakalı eşanjörün çalışma prensibi:
Boyler eşanjörden sonra daha gelişmiş plakalı eşanjörler kullanılmaya başlandı. Plakalı eşanjörler boylerli eşanjörlere göre daha az yer kaplar, kullanımı ve bakımı daha kolaydır ve boylerli eşanjörlere göre suyu daha hızlı ısıtır.
Isı eşanjörü birbirine sabitlenmiş bir grup plakadan oluşur. Paneller 1 sıcak devre (buhar) 1 soğuk devre (su) 1 sıcak devre (buhar) 1 soğuk devre (su) olarak kurulur. Üstten giren buhar, sıcak devre plakalarından geçerken, ısısını plakalara vererek suya dönüşür ve alttan yoğuşma tankına gider. Isıtmalı devre kartları, ısısını öptüğü soğuk devre kartlarından geçen suya aktararak suyu ısıtır. Su ve buhar ısı eşanjörüne zıt yönlerden girer ve çıkar, yani soğuk su alttan girer ve sıcak su üstten çıkar. Buhar üstten girer ve alttan yoğuşma olarak çıkar.
5. Plakalı eşanjörün kullanım talimatları:
Kazan dairesinden buharın geldiği buhar hattı (toplayıcı) üzerinde bulunan manometreden buhar basıncını ve termometrenin istenilen sıcaklık değerlerinde olduğunu kontrol ediniz.
a. Eşanjörlerin buhar girişindeki vanaların açık olduğundan emin olunuz.
B. Eşanjöre gelen ilk buhar geçiş hattına yol açarak yoğuşma tankında biriken suyu boşaltın.
c. Yoğuşma pompalarını otomatik moda getirin ve tüm vanaların açık olduğundan emin olun.
c. Havai hatlardaki yoğuşma vanalarının açık olduğundan emin olun.
Dr.. Açık yan hattı kapatın ve yoğuşan suyu süzgeçten ve sifondan geçirin.
H. Kalorifer (soğutucu) akış hattının su sıcaklığını termostatik vanadan manuel olarak ayarlayın.
F. Isıtma devresindeki sirkülasyon pompalarını açmadan önce devredeki tüm vanaların açık olduğundan emin olunuz.
g. Isıtma devresindeki sirkülasyon pompası ilk defa devreye girdiğinde ikisini birden devreye alıyoruz böylece erken sistemde su sisteme giriyor.
g. Sistem düzene girdikten sonra pompalardan birini yedekleyin.
h. Dış sıcaklık uygun olduğunda, hız modunda pompayı hız 1’e getirin.
6. Eşanjör odasının elemanları:
a. Eşanjör: Peteklere giden suyun kazan dairesinden gelen buharla ısıtıldığı dairesel (silindirik) bir tanktır. İçinde erpantin adı verilen sarmal tüpler vardır. Buhar bu serpantin tüplerinden geçerken ısısını suya verir ve yoğuşarak suya dönüşür.
B – termometreler: Isı eşanjöründeki suyun sıcaklığını gösterir.
C – Sıvıların yoğunluğunu ölçmek için aletler: Sistemdeki su seviyesini gösterir.
c. sirkülasyon pompası: İki senfrefüj pompası vardır. Su sirkülasyonunu hızlandırmak için ısıtıcılardan emilerek ısı eşanjörü tarafından basınçlandırılır. Biri çalışırken diğeri yedekte.
Dr.. termostat valfi: İstenilen su sıcaklığına bağlı olarak ısıtıcılarda buhar geçişini sağlar.
H. yoğunlaşmayı durdur: Yoğuşmuş su serpantin borularından (serpantinler) ve buhar devrelerinden geçer, ancak buhar geçmez.
Ve. Kondens tankı: Yoğunlaşan suyun toplandığı yerdir.
g. Elektrik motoru: 2 adet Toplanan su, içerideki seviye şamandırası ve kazan dairesi üzerindeki basınç yardımıyla yoğuşma tankındaki yoğuşma ile aktifleşir/serbest bırakılır.
g. Genişletme deposu: Sıcak su genleşme tankı, sistemde kaybolan suyu tekrar yerine koyar ve ısı eşanjörünün güvenliğini sağlar.
h. elektrik paneli: Açma/kapama butonları, 2 adet açma/kapama lambası ve 2 adet elektrik motorunun bulunduğu kutudur.
BEN. Şehir su toplayıcısı: Gelen suyun ısı eşanjör(ler)ine sirküle edildiği yerdir.
BEN. buhar toplayıcı: Kazandan gelen buharın (kataliz) ısı eşanjör(ler)ine dağıtıldığı yerdir.
j. iade toplayıcı: Dolaşan ve işini yapan suyun toplandığı yerdir.
K. Manometreler: Kazan dairesinden gelen buharın basıncını gösterir. Buhar toplayıcının üzerinde bulunur.
o. Yayıncı: Kazanın içindeki boru demetine verilen isimdir.
7. Eşanjör odasının işleyişi:
Eşanjör odasını etkinleştirmek için önce sistemdeki suyu tamamlarlar. Bunun için su giriş vanası ve ana eşanjör açılarak damlatıcı borudan su gelene kadar sisteme su verilir. Taşıyıcı borudan su geldiğinde su şebekesi ve eşanjör giriş vanası kapatılır. Termal valf ayarlar (istenen sıcaklığa bağlı olarak). Daha sonra kazan dairesinden gelen buhar (kataliz) vanası, eşanjör buhar giriş ve çıkış vanaları açılarak eşanjör ısınmaya başlar. Eşanjör su sıcaklığı termometre üzerinde 30 – 35 dereceye geldiğinde çalışacak sirkülasyon pompasının giriş ve çıkış vanaları açılır. Ana vana diğer pompa giriş ve çıkış vanaları ile kapatılır.
Eşanjörde ısınan su 0,5 ATU basınçta ısıtıcılarda dolaşır, ısı verir ve tekrar ısıtma için eşanjöre döner. Buhar eşanjörde suyu ısıtırken yoğuşarak su haline gelir, sifondan geçer ve yoğuşma tankında toplanır. Depodaki su belirli bir seviyeye geldiğinde şamandıra ile termik şalteri açar, elektrik motorunu çalıştırır ve depoda toplanan yoğuşma suyu merkezi kazan dairesinde bulunan ana yoğuşma tankına basar.
8. Hava alma ısıtıcıları (radyatörler):
Gidiş milinden ısıtıcılara gelen sıcak su, ısıtıcıların üst kısmında bulunan giriş vanasından geçmekte, ısısını ısıtıcıya vererek soğuyan su, çıkış vanasından geçtikten sonra dönüş milinden sisteme geri döndürülmektedir. ısıtıcının alt kısmında. Isıtıcının tepesinde, giriş valfinin tersi yönde bir hava giriş (boşaltma) valfi bulunur. Isıtıcı dilimlerinin yarısının ısınması, yarısının ısınmaması veya üst kısımların ısınıp alt kısımların soğuması ile tespit edilebilen ısıtıcılardaki hava nedeniyle ısıtıcı dilimleri tam olarak ısınmamıştır. Bu olduğunda, hava musluğunu (Pürjör) sökün ve suyun dışarı çıkmasını bekleyin.
Su girdiğinde sisteme istenmeyen hava atıldığı için hava durdurucu sıkılır. Hava musluğu olmayan ısıtıcılarda, ısıtıcı dönüş borusundaki dişlerden bir veya ikisini gevşetmek için bir boru anahtarı kullanılır ve hava bitene kadar su yavaşça dışarı verilir. Hava tamamen dışarı çıkıp sadece su geldiğinde kütük tekrar sıkılır. Böylece ısıtıcıdan hava alınmış olur.
9. Sıcak su kazanının çalışma prensibi:
Silindirik bir tank içinde serpantin borularla donatılmış bir tür ısı eşanjörüdür. Bunlar sıcak su ihtiyaçları için kullanılır. Prensip olarak kazan (bobin) ısıtılacak soğuk suyu (şebeke suyu) dışarıdan ısıtarak kendi kendini soğuturken suyu ısıtır, buhar/su ise borunun (bobin) içinden kendi sıcaklığında geçer.
10. Sıcak Su Deposu Elemanları:
a. Ana su girişi: Soğuk suyun sıcak su deposuna girdiği yer.
B. Buhar/sıcak su girişi: Kazan dairesinden çıkan buhar veya sıcak suyun kazana girdiği yer.
c. Kondenser çıkışı: Yoğuşan buharın ve işini bitiren soğutulmuş suyun yoğuşma tankına gittiği devre.
c. baypas çemberi: Arıza veya bakım (termostatik vana, sifon) durumunda sistemin çalışmaya devam etmesini sağlar.
Dr.. kondenstop: Buhar ısıtmalı kazanlarda mevcuttur. Yoğuşma suyu geçirmeyen ve buhar çıkarmayan bir cihazdır. Sıcak su ile ısıtılan kazanda işlevini yerine getiren sıcak su, doğrudan kazana geri döner. Tuzak yok.
H. termostatik vana: Boyler içerisinde kullanacağımız suyu ayarladığımız sıcaklıkta tutan vanadır.
Ve. Termometreler: Kazandaki su sıcaklığını gösterir.
g. Sıcak su çıkışı: Kazanda sıcak suyun ısıtıldığı ve kullanıma çıktığı yer.
g. Emniyet valfı: Kazanlarda ve devrelerde yüksek sıcaklık ve basınçtan kaynaklanan patlamaları önlemek için konulan bir vanadır.
h. serpantin: Kazanın içindeki boru demetine verilen isimdir.
