Dirençli devrelerde akım ile gerilim arasındaki faz farkı 0, kapasitif devrelerde akım gerilimin 90 derece ilerisinde ve endüktif devrelerde gerilim akımın 90 derece ilerisindedir. Faz farkının nedeni reaktif gücün varlığıdır. Sistemdeki görünen kuvvetin değeri değişmez. Ancak aktif ve reaktif güç, şebekeye bağlı motor, trafo vb. elemanların varlığından dolayı farklılık gösterir ve manyetik alana göre çalışır.
S: görünür güç (birim VA – volt-amper)
P: aktif güç (birim watt – watt)
Q: reaktif kapasite (birim VAr – reaktif volt-amper)
& # 966 ;: güç faktörü
S = vi
P = VIcosφ
x = güzel;
Bir devrede aktif bileşen işi yapar ve reaktif bileşen her döngüde ağdan çekilir ve döngü bitmeden ağa geri döner. Dirençli devrelerde aktif güç maksimum değerindedir ve faz farkı olmadığı için reaktif güç yoktur. Ancak endüktif ve kapasitif devrelerde faz farkı olduğu için şebekeden reaktif güç çekilir. Bu da aktif enerjide azalmaya ve verimde azalmaya yol açar. Bunu önlemek için aktif gücü maksimize etmek ve verimi artırmak amacıyla güç faktörünün düzeltilmesi (iyileştirilmesi) işlemine kompanzasyon denir.

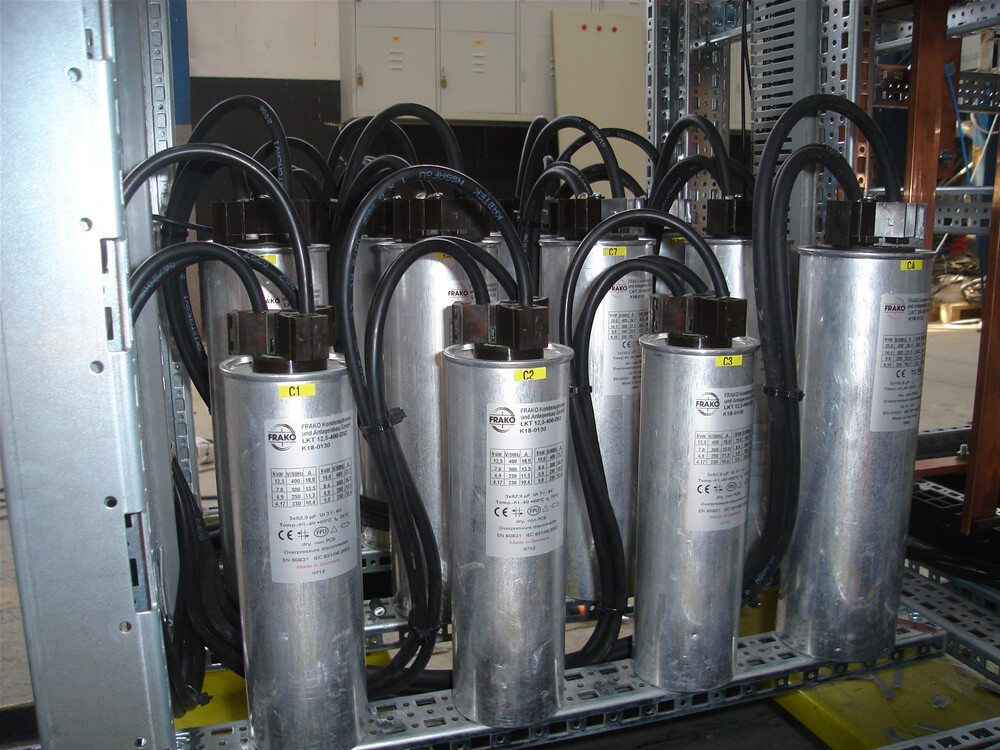

Kompanzasyon sistemi fabrikalarda endüksiyon cihazlarının (elektrikli makineler, motorlar vb.) besleme plakalarına kurulur. Panellere sistemin gücüne bağlı olarak bir grup kondansatör bağlanır. Devrede üretilen reaktif güç, şebekeye verilmeden önce kapasitörlerde depolanır. Endüktif güç gereksinimi olan cihazlar çalışırken, reaktif gücü depolandığı kondansatörlerden çekerler. Böylece sistemin verimli çalışması sağlanır. Aktif güç maksimum seviyede tutulur.
