Radar ve sonar
Sonar (İngiltere’de eski adıyla ASDIK), ses dalgalarını kullanarak su altında yön ve mesafe bulmaya yarayan bir sistemdir. Radar da aynı prensibe dayanmaktadır, ancak ses dalgaları yerine radyo dalgalarını kullanır.
Her iki sistem de iletilen basit akustik (ses) veya elektromanyetik (radyo) dalgalardır. Bu dalgalar katı bir nesneye çarptığında, bir kısmı yansıtılır ve akustik bir yankı veya dalga oluşturarak geri döner. Kat edilen mesafe, dalganın hızı ile dalganın ayrılışı ve gelişi arasında geçen süre çarpılarak bulunur. Bu genellikle söz konusu nesneye olan mesafenin iki katıdır. Dünya Savaşı sırasında inşa edilen ilk radarlar, nakliye için römorklara yüklendi. Bazılarının radar ışınını yönlendirmek için bir “merceği” vardı.
Geliştirme ve kullanımlar
Sonar, Naval Sound Navigation and Ranging (İngilizce soud Navigation And Ranging kelimelerinin ilk harflerinden) anlamına gelir ve öncelikle denizaltıları ve diğer gemileri, mayın tarama gemilerini, buzulları, batık gemileri ve diğer su altı tehlikelerini tespit etmek için geliştirilmiştir. Sonar “aktif” veya “pasif” olabilir. Aktif sonara bir ses dalgası gönderilir ve yankısı kaydedilir. Pasif sonarda gemiler motorlarının çıkardığı seslerle tespit edilir. Günümüzde balıkçı gemileri, balık sürülerini aramak ve okyanus tabanını incelemek için sonar kullanmaktadır.
1935’te Robert Woftson-Watt (1892-1973) başkanlığındaki bir İngiliz grubu, askeri kullanım için bir radyo navigasyon cihazı geliştirmeyi amaçlayan bir araştırma programı başlattı. Dünya Savaşı patlak verdiğinde (1939), İngiltere doğu kıyısı boyunca bir uçak tespit sistemi kurdu. RDF (Radyo Seyrüsefer) olarak bilinen bu sistem kısa sürede güney kıyılarına konuşlandırıldı ve uçak sayısı azalsa da İngiliz hava savaşında zafere karşı İngiliz hava savaşında ana etken oldu.
RDF sırları daha sonra Amerika Birleşik Devletleri’ne aktarıldı. Burada da bu konuda kapsamlı araştırmalar yapılmış ve yeni teknolojiye yeni bir isim (radar) verilmiştir. Savaşın ilk yıllarında Alman bilim adamları da bu tür araştırmalar yaptılar. Almanya’da elde edilen sonuçlar radara benzer ancak teknik olarak çok gerideydi.
Radar dizisi üç ayrı birimden oluşur. Bir verici özel bir radyo dalgası iletir, bir alıcı yansıyan her dalgayı alır ve değerlendirir; ve telsiz operatörünün gerekli bilgileri anında okuyabileceği bir ekran olan görüntüleme ünitesi.
Radar Anten Çeşitleri:
Radar antenleri kullanım amaçlarına göre şekil olarak değişir. Çoğu, herhangi bir yöne döndürülebilen kare veya daire şeklinde düz bir metal ızgaradan oluşur. Biraz. Otomatik hedef takibi için belirli bir yönde kilitlenebilir. Navigasyon radarının odak ışını, tıpkı bir ışıldak ışını gibi dar bir parabolik reflektöre sahiptir. Böylece yansıyan dalgaların yüksekliği ve menzili doğru bir şekilde ölçülebilir. Gözetim radarında dalgaları geniş bir yay şeklinde gönderen bir anten bulunur ve geminin radarında ışın nispeten düz kalır. Uçaklar dikey bir yay çizer. Her iki durumda da, bazen radarın çevreyi sürekli olarak tarayabilmesi için anten döndürülür. Çoğu radar alıcısının antenleri, genellikle mümkün olduğu kadar zayıf yansıyan dalgayı alacak şekilde yapılır.
Değerlendirme ve açıklama
Düzgün işlenmiş ve güçlendirilmiş radar sinyalleri, iletilen ilk dalga ile görüntüleme ünitesine gönderilir.
Sinyal görüntüleme sistemi genellikle katot ışın tüpü tabanlı bir osiloskoptur. Bu ekranda mesafe, yükseklik veya her ikisi de okunabilir. Öte yandan, ekrana dalgayı her yönde yansıtan nesnelerin konumlarının eksiksiz bir elektronik “haritası” verilebilir.

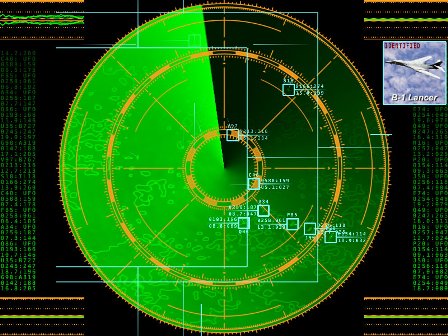

Basit bir düz çizgi görüntüsünde, algılanan bir nesnenin (örneğin, gökyüzündeki bir uçak) yönü ve yüksekliği, radar ışınının yönünü ve yüksekliğini, radar ışınının yönünü ve yüksekliğini gösteren bir kadranda okunur. Gönderme ve alma arasındaki zaman mesafesi iki kat olduğundan, mesafe bir osiloskop üzerindeki parlak bir çizgiden okunur. Gösterge görüntüsü (PP), osiloskopun radyal bir taramada düzenlenmiş, tüpün merkezinde başlayıp çevresinde biten düz bir çizgi ile görüntülenmesiyle elde edilir. Daha sonra tarama basıncının dönme merkezi alınarak tarama işlemi antenin dönüşü ile koordineli olarak döndürülür. Osiloskop ekranı uzun ömürlü fosfor bazlı bir malzeme ile kaplanmıştır. Böylece ekrandaki yansıyan sinyal (parlak nokta), anten bir çevrimi tamamlayana kadar görünür durumda kalır. Yansıtılan noktanın tüpün merkezinden uzaklığı fiziksel mesafesini ifade eder ve ekrandaki boyutu gerçek boyutuna karşılık gelir.
Çoğu radar ekipmanı, katı nesnelerden yansıyan zayıf dalgalara dayanır, ancak bazı sistemlerde yansıyan dalgayı atlamak ve yeniden iletmek için bir alıcı ve röle verici bulunur. Dalgayı alıp yeniden ileten sistemlere “ikincil radar” denir.
Bir elektromanyetik dalga, radardan uzaklaşan veya yaklaşan bir nesneden yansıdığında, yansıyan dalganın frekansı değişir. Akustikte iyi bilinen bu fenomen, Doppler etkisi, bir nesnenin hızını ve denizde meydana gelen frekans değişimini ölçmek için kullanılır.
