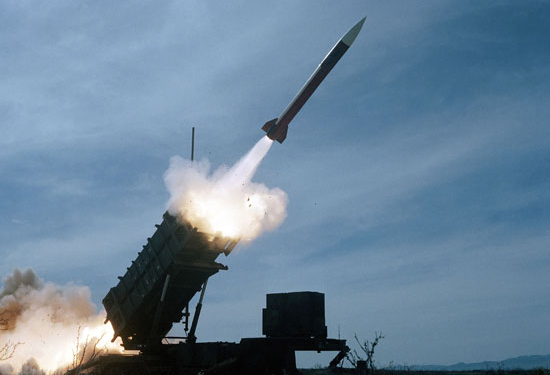

VatanseverlerBir Amerikan silah şirketi olan Raytheon tarafından üretilen bir füze sistemidir. Aslında Patriot kelimesi Phased Array Tracking ve Target Interception kavramlarının kısaltmasıdır.” İçeriğinde “vatansever” kelimesinin karşılığıdır. Patriot füze sistemi savunma tabanlı bir füze sistemidir. Bu sistem ile füzeleri tespit eder. Taarruz için kullanılan 3-6 metre uzunluğundaki füzelerin yanı sıra ses hızının 3-5 katı hızla gelen füzeleri havada uçarken karşı füze göndererek imha ediyor.
Patriot füze savunma sistemleri, Sidewinder ve Stinger füze sistemleri gibi güdümlü füzeleri içerir. Ancak bu sistemlerden daha gelişmiştir. Çalışma prensibindeki farklılıklar Patriots’u farklı kılar. Aslında, Sidewinder ve Stinger’lar, motor sıcaklığına odaklanan kızılötesi tarayıcılar tarafından desteklenmektedir. Bu sistemlerde görevliler, füzenin tam olarak bulunmasından ve bir düğmeye basılmasından sorumludur. Patriot füze sisteminde radar sistemleri aktiftir. Yer radarları sayesinde saldıran füzeler belirlenir ve takip edilir. Radar menzili 80 km’dir. Bu menzile giren füzeler doğrudan hedefe kilitlenir. Ayrıca otomatik pilotlarla çalışırlar. Böylece insan hatası en aza indirilir. Yüksek menzili de insan gözüne olan ihtiyacı azaltmakta ve hatta ortadan kaldırmaktadır. Stinger’ların pilleri insan omzunda, Sidewinder’lar uçakta ve Patriot’lar yerde. Başka bir deyişle, Vatanseverler yer tabanlı pillerden fırlatılır.
Patriot füze bataryaları 5 parçadan oluşur:
roketlerMIM-104 füzeleri.
başlatıcı: Pilin belki de en hayati parçasıdır. Bu kısım füzeleri taşıyan, taşıyan, hedefe sabitleyen ve füzenin fırlatılmasını sağlayan kısımdır.
Antine radarıGelen bir füzeyi algılayan radar sinyallerinin alınmasını sağlayan anten.
Angajman Kontrol İstasyonu (ECS): Patriot füze sistemindeki bilgisayarların ve pillerin kontrolünü sağlayan kamyonet.
Elektrikli Kamyon: Radar antenine ve angajman kontrol istasyonuna güç sağlayan iki jeneratörlü kamyon. Bu jeneratörler 150 kw’dır. kamyon.
Patriot füze bataryaları 16 fırlatıcıdan oluşuyor. Fırlatıcıların boyutları traktör römorkları ile aynıdır. Bataryalardaki füzeler şu anda PAC-3 versiyonlarıdır. PAC-3’ler 2002’den beri kullanılmaktadır. PAC-2’nin ağırlığı 900 kg’dır. Ve daha etkiliydi. PAC-3’ler 310 kg ağırlığındaydı. 25 cm çapındadır. Savaş başlığı 90 kg PAC-2’ler tarafından taşınır. Bu ağırlık PAC-3’lerde 73 kg iken. bir indirildi. Mevcut füzeler boyut ve ağırlık olarak daha küçük olmasına rağmen, etkileri çok daha büyük. Her füzenin maliyeti yaklaşık 2,5 milyon dolar.
Bir ECS tırına bağlı akülerde 16 adet rampa bulunmaktadır. Fiber optik kablolar bu bağlantıyı sağlar. ECS kamyonları ayrıca füze fırlatmak için komutlar da gönderir. Her başlatıcının kendi güç kaynağı vardır. Bu sistemlerdeki antenler aşamalı dizilişe göre tasarlanmaktadır. Anten üzerindeki 5.000 faz değiştiren parçacık, füzeleri izleyerek gökyüzünün kusursuz bir şekilde doğru bir şekilde taranmasını sağlar. 100 noktaya kadar potansiyel hedefleri bulabilir ve fırlatılan 9 füzeyi takip edebilir. Bu antenlerin birden fazla işlevi vardır. Bu, füze sisteminin gelişimi için son derece önemlidir.
İşte bu antenlerin avantajları:
Gökyüzünü kusursuz bir şekilde tarayabiliyordu.
– Hedefler ve potansiyel hedefler tespit edilebilir.
– Saldırı amacıyla gönderilen füzelerin hızı ve yönü. Birçok özellik tanınabilir.
– Ayrıca savunma amaçlı fırlatılan Patriot füzesinin takip edilebilmesini sağlar.
– Vurulacak hedefi aydınlatabilir.
Füze fırlatma amacı (dost veya düşman füzesi) tespit edilebilir.
